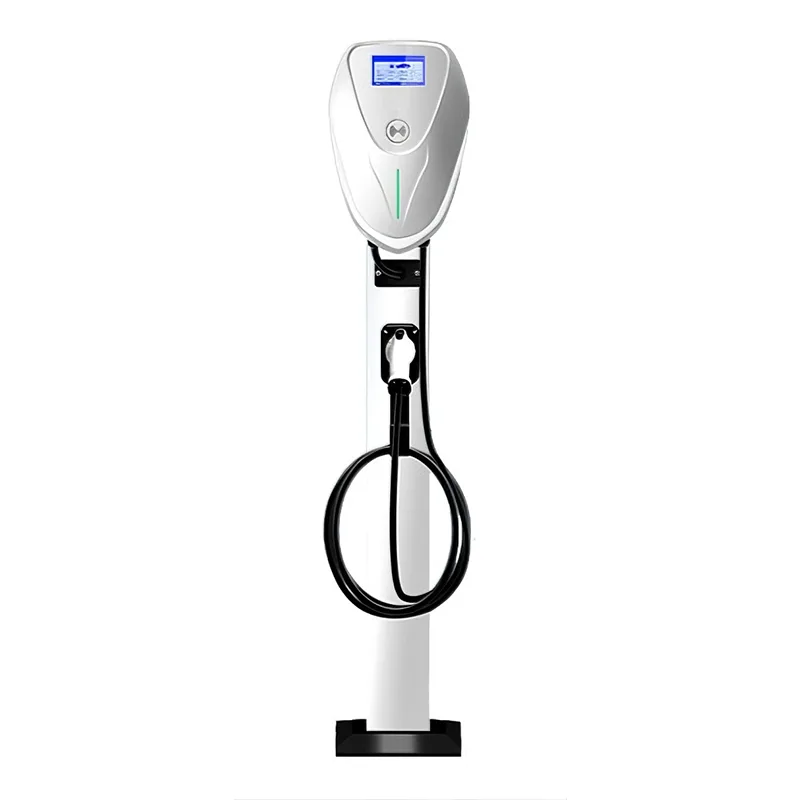

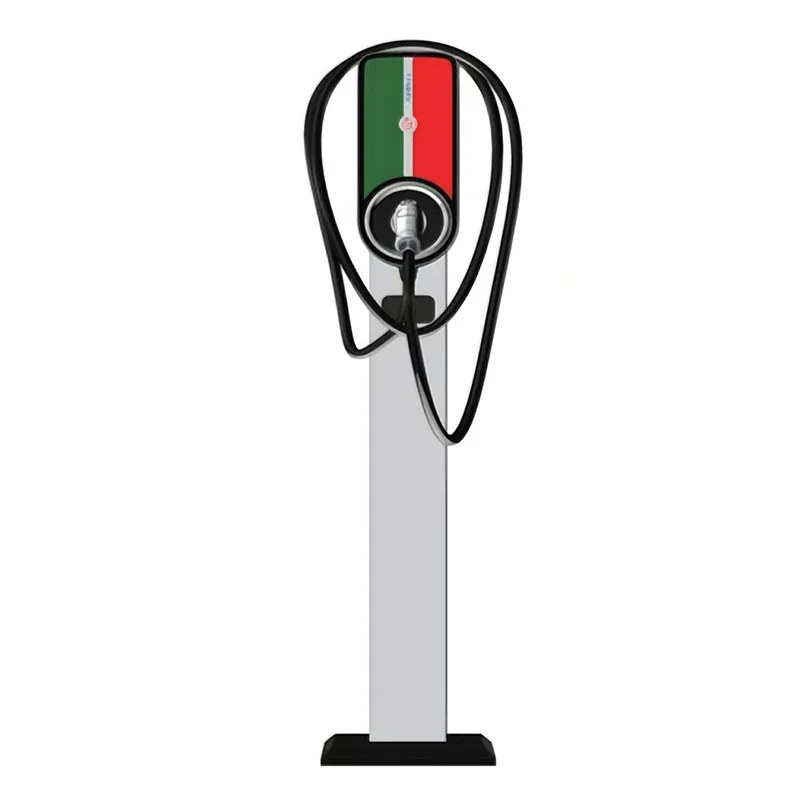

Επιδαπέδιος σωρός φόρτισης AC 7KW

Αυτό το προϊόν είναι ένας επιδαπέδιος σωρός φόρτισης εναλλασσόμενου ρεύματος 7 KW, που χρησιμοποιείται για τη φόρτιση AC ηλεκτρικών οχημάτων. Αποτελείται κυρίως από μέρη όπως το σώμα σωρού φόρτισης, το πίσω πλαίσιο εγκατάστασης, το καλώδιο πιστολιού φόρτισης και το πακέτο αξεσουάρ εγκατάστασης. Διαθέτει λειτουργίες όπως προστασία φόρτισης, φόρτιση με σάρωση κάρτας, φόρτιση σάρωσης κωδικού QR, πληρωμή μέσω κινητού τηλεφώνου, παρακολούθηση δικτύου και απομακρυσμένη αναβάθμιση.

Τεχνικές παράμετροι

καινοτόμα σχέδια

- Η συσκευή ακολουθεί αυστηρά τις αρχές σπονδυλωτής σχεδίασης: η μονάδα επικοινωνίας είναι plug-and-play, συμβατή με μονάδες Ethernet/GPRS/3G/4G, επιτρέποντας στους χρήστες να επιλέγουν σύμφωνα με τις πραγματικές ανάγκες. η κατασκευή είναι συμβατή τόσο με τις μεθόδους τοποθέτησης σε τοίχο όσο και με επιδαπέδια. Ένας επιτοίχιος πάσσαλος φόρτισης μπορεί να μετατραπεί σε επιδαπέδια εγκατάσταση προσθέτοντας έναν στύλο χωρίς να τροποποιήσετε τη δομή του ή να προσθέσετε άλλα αξεσουάρ.

- Υιοθετώντας αρχές αρθρωτού σχεδιασμού, η μονάδα επικοινωνίας είναι plug-and-play και διαμορφώσιμη για εύκολη συντήρηση.

- Υποστηρίζει επικοινωνία με μια πλατφόρμα απομακρυσμένης διαχείρισης για την επίτευξη απομακρυσμένης παρακολούθησης και απομακρυσμένων αναβαθμίσεων.

- Υποστηρίζει φόρτιση με κωδικό QR κινητού τηλεφώνου και φόρτιση με κάρτα, ικανή να διαβάζει σχετικές πληροφορίες χρήστη από κάρτες IC.

- Ολοκληρωμένη προστασία για ασφαλή λειτουργία: εξοπλισμένη με προστασία υπέρτασης, προστασία από υπόταση, προστασία υπερφόρτωσης, προστασία από βραχυκύκλωμα, προστασία διαρροής, προστασία γείωσης, προστασία από υπερθερμοκρασία, προστασία από χαμηλή θερμοκρασία, αντικεραυνική προστασία και προστασία από ανατροπή, διασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία του εξοπλισμού.

- Φιλική προς το χρήστη διεπαφή: οθόνη 4,3 ιντσών, η οποία εμφανίζει σε πραγματικό χρόνο την κατάσταση της συσκευής, τα δεδομένα λειτουργίας (τάση, ρεύμα, ισχύς, ποσότητα φόρτισης και χρόνος) και πληροφορίες σφάλματος.

- Επικοινωνία Ethernet/GPRS/4G, παρακολούθηση παρασκηνίου, απομακρυσμένες αναβαθμίσεις, πληρωμή μέσω κινητού τηλεφώνου, χρέωση κωδικού QR επίσημου λογαριασμού APP/WeChat κινητού τηλεφώνου και χρέωση βάσει κάρτας.

Μέθοδος Εγκατάστασης

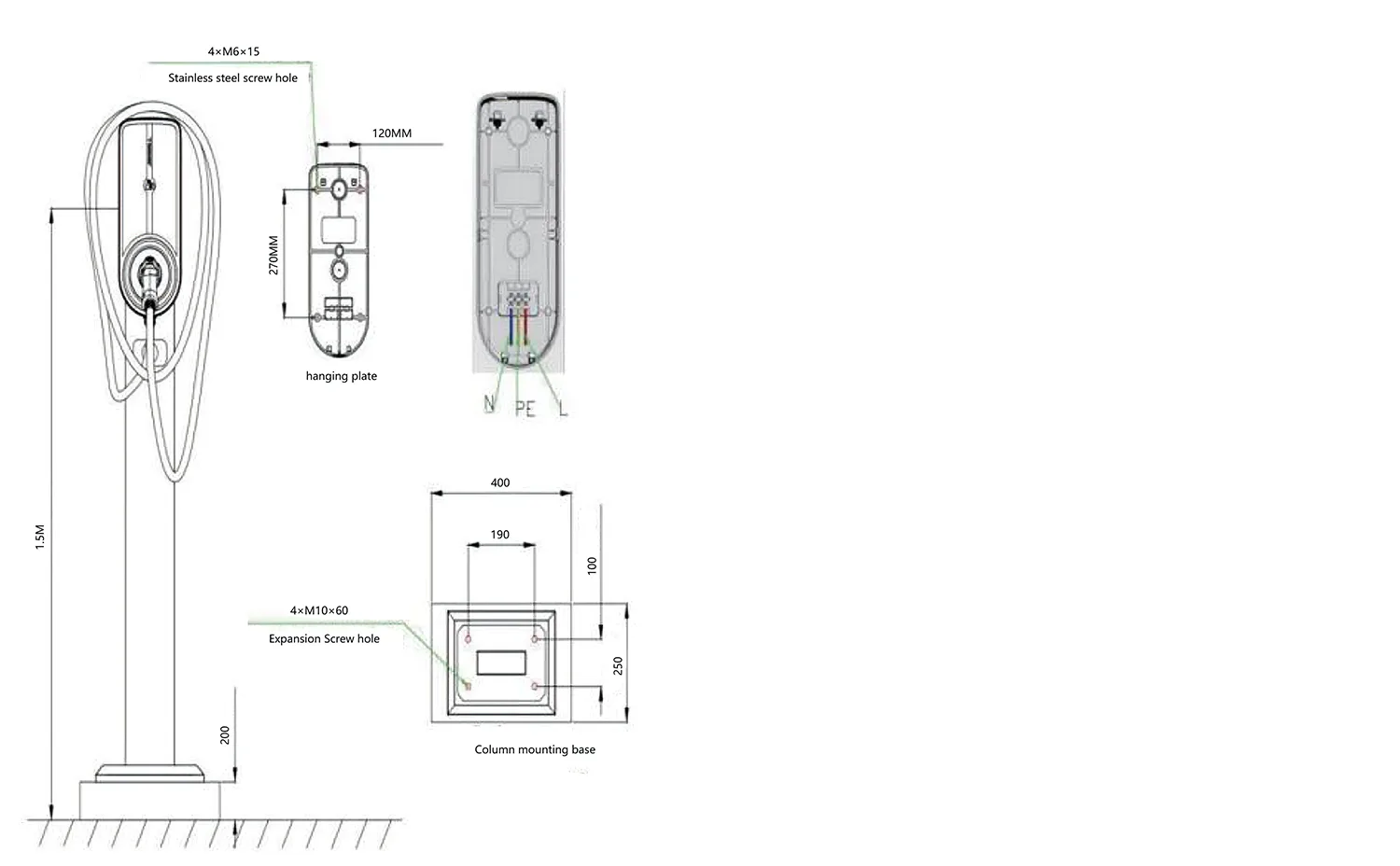

1) Η βάση από σκυρόδεμα για το σωρό φόρτισης πρέπει να έχει αντοχή C25. Το υπόγειο τμήμα είναι 400 mm και το υπέργειο τμήμα είναι 200 ​​mm. Οι διαστάσεις του σκυροδέματος είναι 400*250mm. Το θεμέλιο θα πρέπει να έχει έναν θαμμένο σωλήνα εξόδου στο κέντρο και 4 μπουλόνια διαστολής M10*60 πρέπει να στερεωθούν στο θεμέλιο.

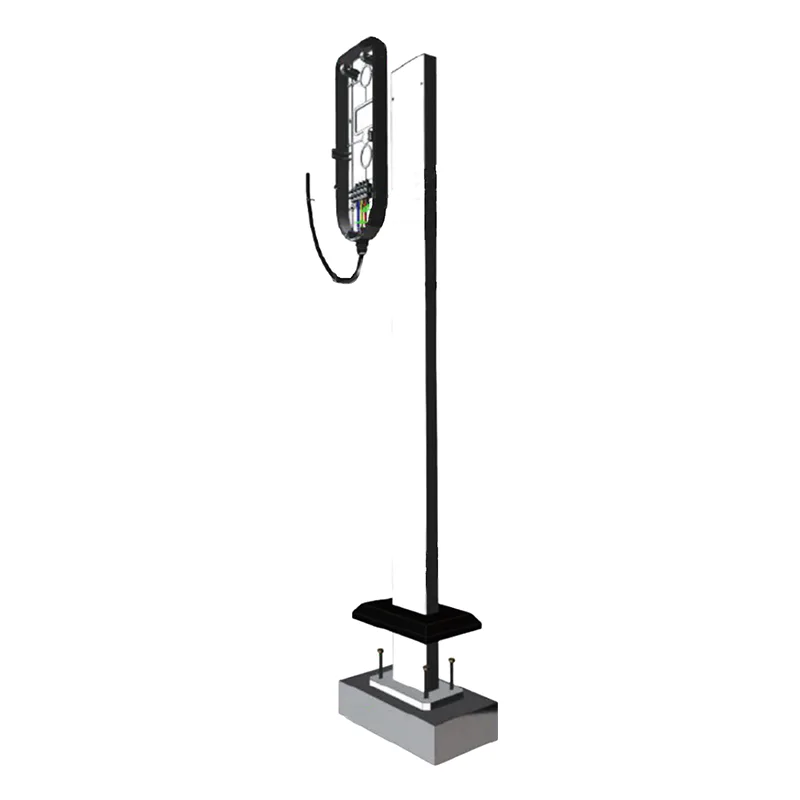

2) Στερεώστε το πίσω πλαίσιο στην στήλη χρησιμοποιώντας βίδες από ανοξείδωτο χάλυβα M6*15.

3) Η γραμμή εισόδου έλκεται από τον προ-θαμμένο σωλήνα στο θεμέλιο μέσω του εσωτερικού της στήλης στην ειδική υποδοχή εισόδου.

4) Αυτή η συσκευή συνοδεύεται από καλώδιο εισόδου από το εργοστάσιο. Εάν πρέπει να επεκτείνετε το μήκος του καλωδίου εισόδου, πρέπει να το επεκτείνετε σύμφωνα με τη σωστή μέθοδο σύνδεσης καλωδίου. Εισαγάγετε τα τρία καλώδια (ηλεκτρονικό καλώδιο, ουδέτερο καλώδιο, καλώδιο γείωσης) στο μπλοκ ακροδεκτών σύμφωνα με τις ετικέτες καλωδίωσης για να ολοκληρώσετε την καλωδίωση. (εφόσον η συσκευή έχει υψηλό ρεύμα, το καλώδιο προέκτασης θα πρέπει να εξασφαλίζει αξιόπιστη σύνδεση).

5) Για να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας, το καλώδιο γείωσης εισόδου του εξοπλισμού πρέπει να είναι σταθερά γειωμένο.
